蜜臀AⅤ永久无码精品_v片在线免费观看_国产精品一国产精品免费_亚洲AV无码成H人动漫在线观看_日韩综合精品视频_黄网站免费视频

1.LCP料的處理工藝(液晶聚合物)

　　重點：LCP料使用前應烘干，溫度約150℃左右，時間約4~6小時，除濕后的LCP料剩余水分的含量應在0.02%以下，露點保持在-35℃。

　　注意：建議干燥機選用真空除濕干燥機，不要用一般的干燥機。因真空除濕干燥機可將LCP料中的水分抽出，而一般的干燥機則不能將料中的水分完全抽出，較難達到制品要求的質量。

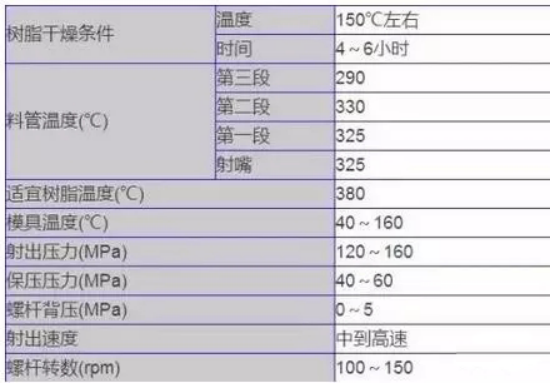

2.LCP料立式注塑機 注塑成型工藝

立式注塑機 成型時應注意如下問題：

①采用比例式背壓使加料更*、穩定;

②大制品可以使用背壓大，小制品背壓小;

③大的制品如果背壓小，則密度相對也會較小，且表面光澤度較差;

④高靈敏度射出系統及自動V-P(V射出壓力、P保壓壓力)轉換功能，使制品精密穩定，在有需要的情況下(比如制品非常精密)，建議在模腔澆口處安裝壓力傳感器，使V-P切換更接近實際;

⑥啤平面的制品保壓時間一般不能過長，否則容易引起制品翹曲變形并產生應力;

⑦LCP料在料管中滯留時間過長或者殘留量過多容易使LCP料過火，制品表面會有氣泡，一般料管熔膠結束3秒內就開模，殘留量保證在5mm以內;

⑧如果停機再次開機時需將廢料射出;

⑨成型周期取決于制品的大小、形狀、厚薄、模具結構及成型條件。LCP料具有良好的流動性，所以填充時間比較短，且結晶成型速度較快，因此成型周期比較短。
